(住宅用防蟻基礎断熱型枠) TSキソフォーム

Termite Safety / Tough & Strong / Tight & Speedy


●型枠厚み・コンクリート厚みフリー

●軽量・コンパクト

●防蟻断熱材でシロアリ対策も万全(10年保証)

●施工もさらに簡単・工期短縮

●オールプレカット・現場でのゴミ発生0


住宅用基礎型輪に新しい提案です

木製でも、鋼製でもない、発泡スチロール製の断熱基礎型枠です。

ベタ基礎、布基礎、土間床基礎など、あらゆる基礎の対応します。

またコンクリートの厚みや断熱材の厚みを自由に変えられ、型枠を曲線や斜め加工など、どの様な角度にも対応します。

断熱材には防蟻性があり、シロアリ対策も万全です。(10年保証制度あり)

軽量・コンパクトで省スペース、施工も簡単スピーディーで現場のゴミも発生しません。



標準仕様(厚み60mm)

図左から不織布・防水シート・EPS・ノロ止

EPS:防蟻断熱材 t=60 (実際の色は白)
防水シート:塩化ビニール樹脂 t=0.5
ノロ止:PE板 2x20



標準断面図

●ベタ基礎・布基礎・土間スラブ基礎 すべてに対応

●基礎巾・基礎高さ自由


【垂木仕様】--------------------------------------

①縦桟 45x45 600ピッチ程度
②横桟 45x45
③頭つなぎ金物(外用)



【単管仕様】--------------------------------------

①単管パイプ
②セパレータ
③開き止め
④押さえ金物
⑤支持金物 KS型
⑥頭つなぎ金物(内用)
⑦固定金物
⑧レベル調整ボルト
⑨固定セパレータ

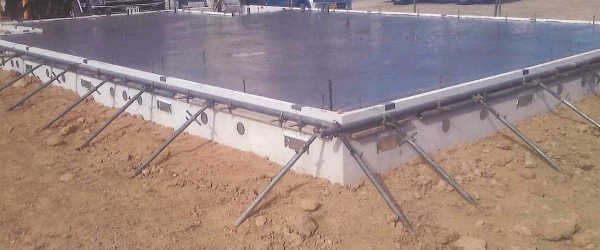

施工写真

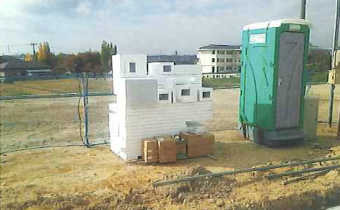

20坪型枠全数

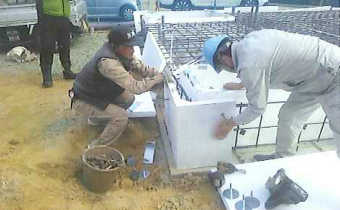

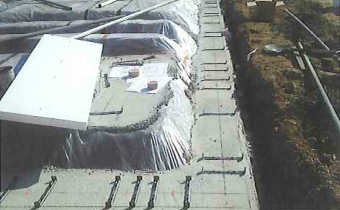

固定セパレータ設置

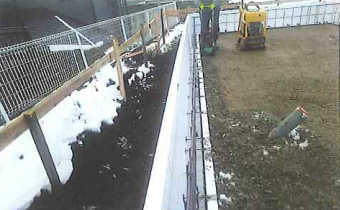

砕石転圧

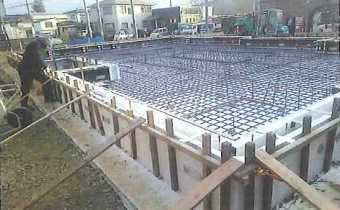

型枠組立

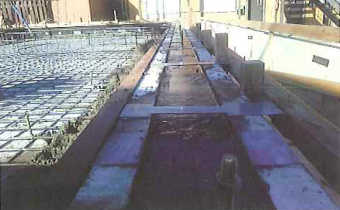

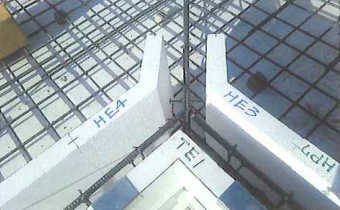

斜め加工の型枠

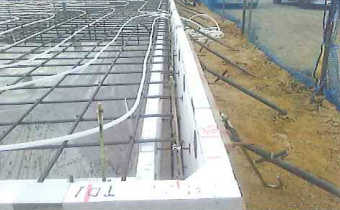

型枠設置完了

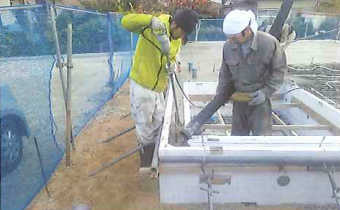

生コン打設





一般物性

項目 TSキソフォーム 単位
熱伝導率(20℃) 0.034 W/m・k
曲げ強さ 32以上 N/c㎡
圧縮強さ 16以上 N/c㎡
密度 30以上 kg/㎥
燃焼性 3秒以下限界線内
吸水量 1以下 g/100c㎡
透湿係数 145以下 ng/(㎡・s・Pa)

 (記載の数値は測定値の一例であり、保証値ではありません)

製造元:東北資材工業株式会社
