住宅用基礎型枠に新しい提案です

木製でも、鋼製でもない、発泡スチロール製の断熱基礎型枠です。ベタ基礎、布基礎、土間床基礎など、あらゆる基礎に対応します。またコンクリートの厚みや断熱材の厚みを自由に変えられ、型枠を曲線や斜め加工など、どのような角度にも対応します。断熱材には防蟻性があり、シロアリ対策も万全です（10年保証制度あり）。軽量・コンパクトで省スペース、施工も簡単スピーディで現場のゴミも発生しない、これからの基礎型枠です。



●ベタ基礎、布基礎、土間スラブ基礎 全てに対応
●基礎幅・基礎高さ自由
●斜加工・Ｒ加工対応
●オールプレカット

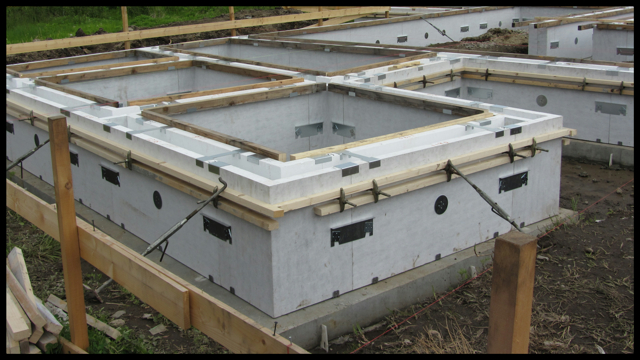

施工例①

施工例②



施工例③

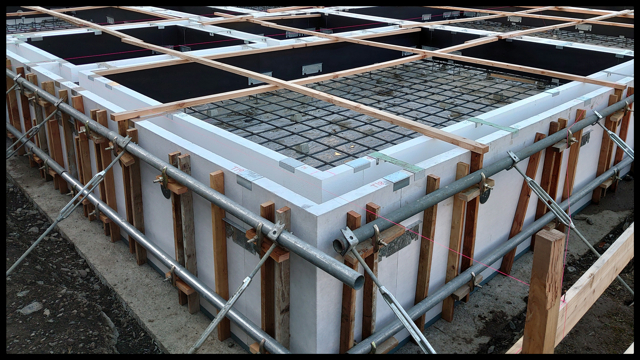

単管仕様

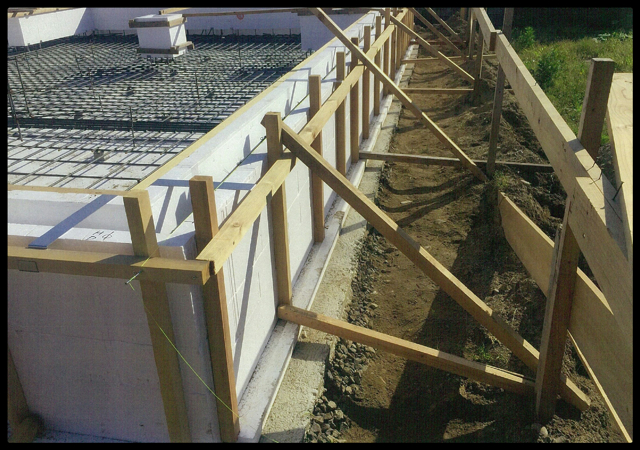

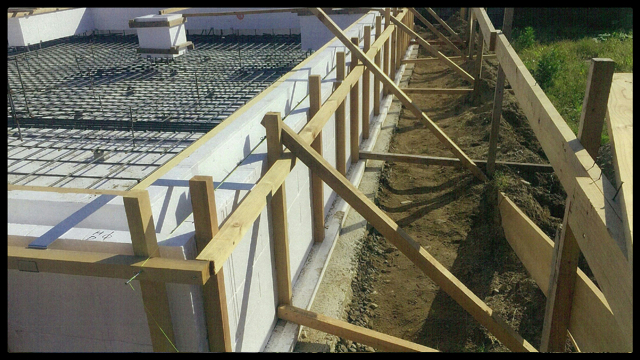

垂木仕様

■標準仕様タイプ

標準パネルサイズ　厚さ60mm

・EPS：防蟻（ホウ酸系）断熱材 t=60
・防水シート：塩化ビニール樹脂 t=0.5
・不織布
・ノロ止：PE板 2x20

住宅用基礎に新しい提案です！

木製でも、鋼製でもない、発泡スチロール製の断熱基礎型枠です。

ベタ基礎、布基礎、土間床基礎など、あらゆる基礎の対応します。

またコンクリートの厚みや断熱材の厚みを自由に変えられ、型枠を曲線や斜め加工など、どの様な角度にも対応します。

断熱材には防蟻性があり、シロアリ対策も万全です。（10年保証制度あり）

軽量・コンパクトで省スペース、施工も簡単スピーディーで現場のゴミも発生しません。

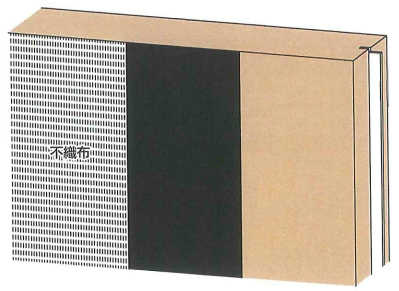

標準仕様（厚み60mm）

図左から不織布・防水シート・EPS・ノロ止

EPS：防蟻断熱材 t=60　（実際の色は白）
防水シート：塩化ビニール樹脂 t=0.5
ノロ止：PE板 2x20

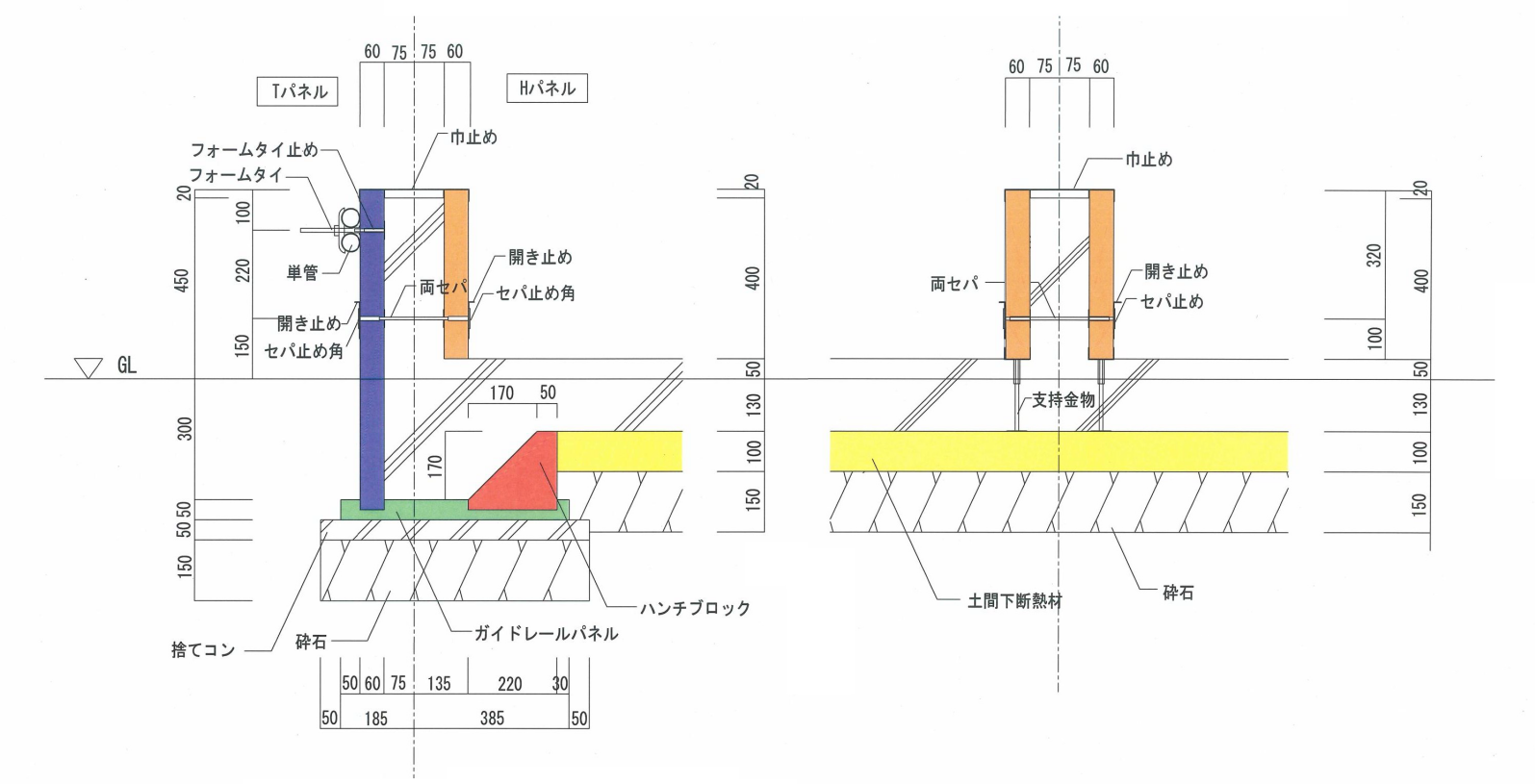

標準断面図

●ベタ基礎・布基礎・土間スラブ基礎　すべてに対応

●基礎巾・基礎高さ自由

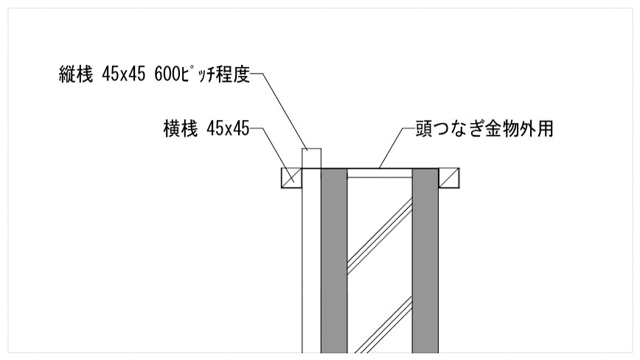

【垂木仕様】--------------------------------------

①縦桟　45x45　600ピッチ程度
②横桟　45x45
③頭つなぎ金物（外用）

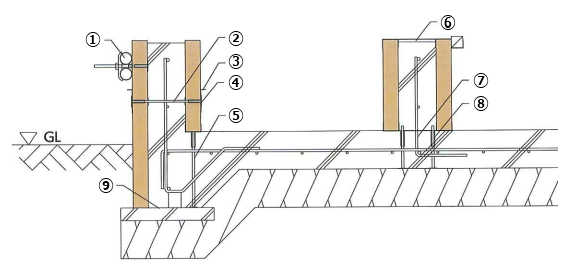

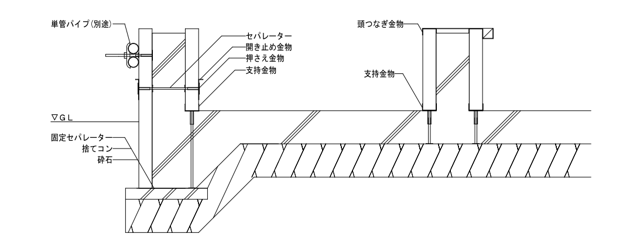

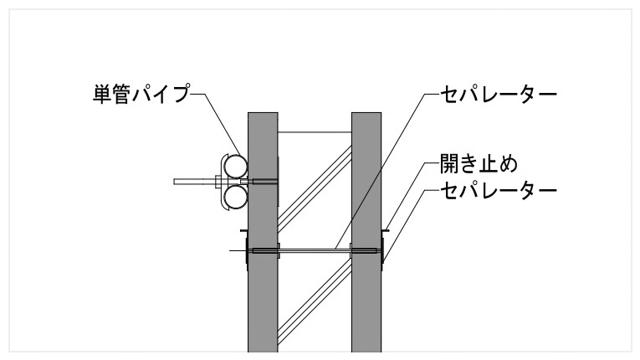

【単管仕様】--------------------------------------

①単管パイプ
②セパレータ
③開き止め
④押さえ金物
⑤支持金物　ＫＳ型
⑥頭つなぎ金物（内用）
⑦固定金物
⑧レベル調整ボルト
⑨固定セパレータ





一般物性

項目	TSキソフォーム	単位
熱伝導率(20℃)	0.034	Ｗ/ｍ・ｋ
曲げ強さ	32以上	Ｎ/ｃ㎡
圧縮強さ	16以上	Ｎ/ｃ㎡
密度	30以上	kg/㎥
燃焼性	3秒以下限界線内
吸水量	1以下	ｇ/100ｃ㎡
透湿係数	145以下	ｎｇ/（㎡・ｓ・Ｐａ）

　（記載の数値は測定値の一例であり、保証値ではありません）

製造元：東北資材工業株式会社

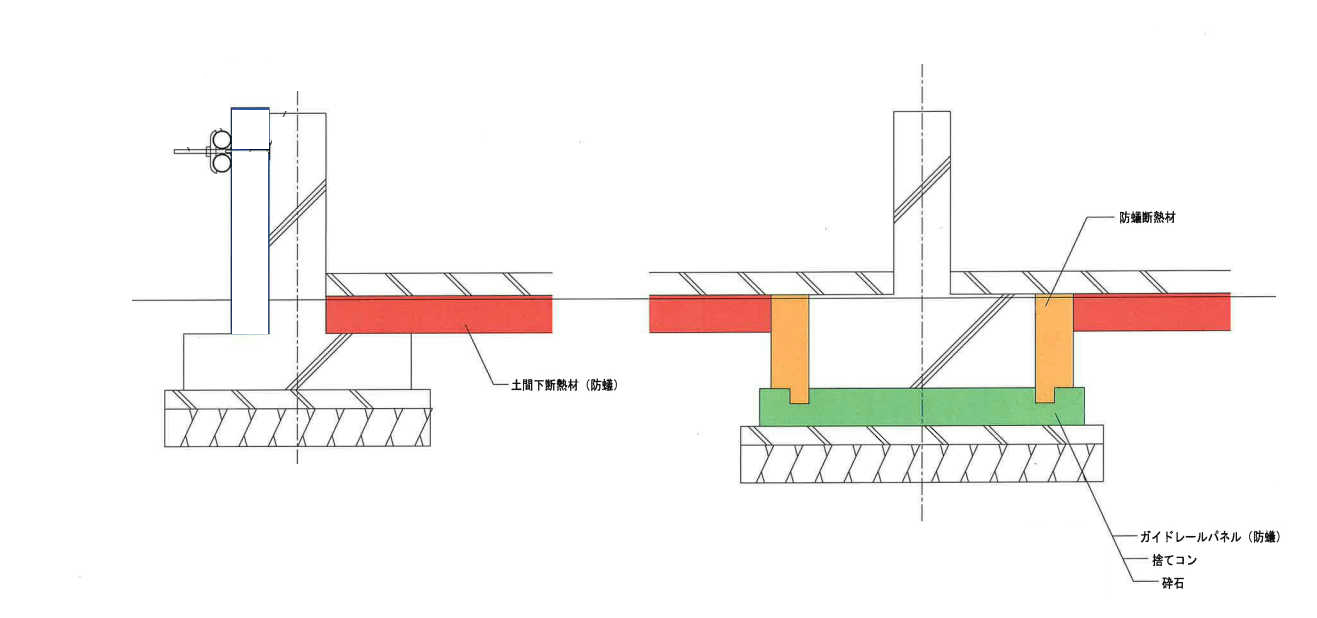

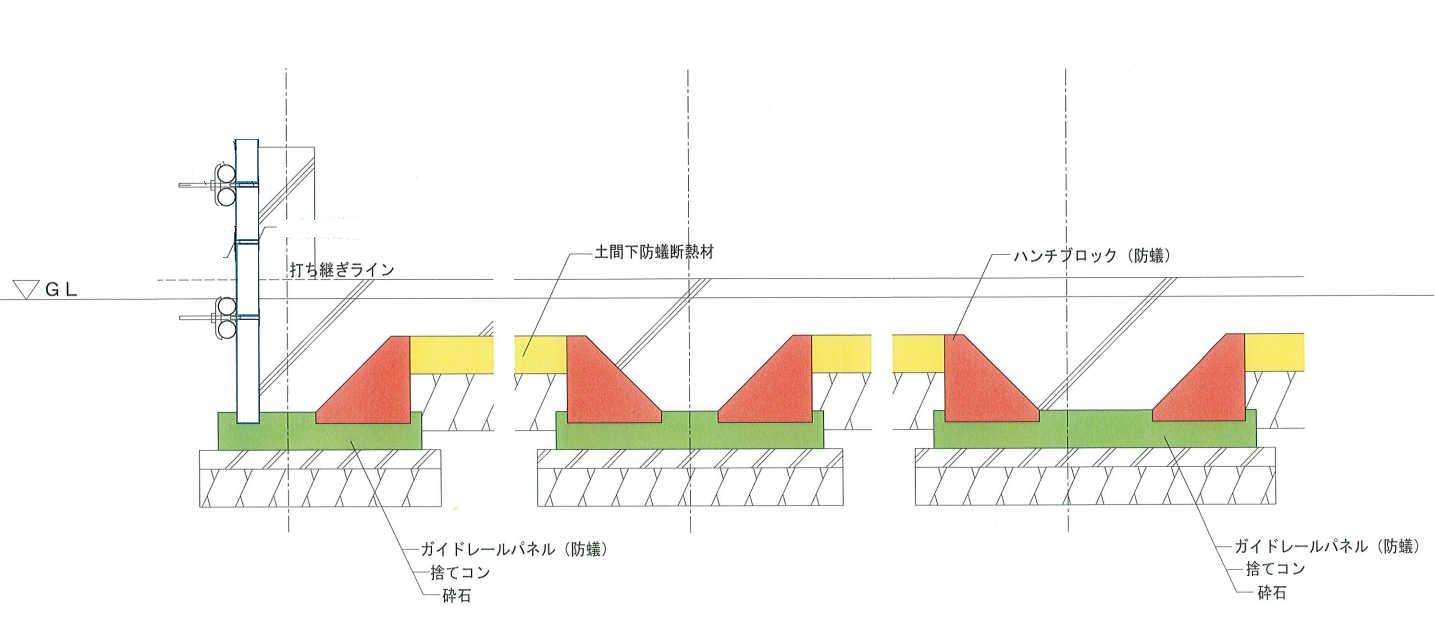

耐圧盤用防蟻断熱ユニット　

ベタ基礎工事の耐圧盤下に設置する断熱材工事、施工精度の均一化・作業のスピードアップを図ります。
全ての部材ユニットを工場でプレカットして納品。設置作業に熟練した職人さんを必要としません。
断熱材のロス・ムダ・端材廃棄が軽減されます。
耐圧盤用防蟻断熱ユニットでの施工は断熱性能効果も計画通りです。
耐圧盤用防蟻断熱ユニットでの施工は設置完成後の状態がきれいです。



使用例①

使用例②

---
